Povijesni zapis opisuje brončanu napravu koja je ispuštanjem kuglice pokazivala smjer potresa. Izvorni instrument nije sačuvan, a suvremene replike ispituju moguće unutarnje mehanizme.
Sadržaj članka
Brončana naprava u prijestolnici dinastije Han navodno je ispustila kuglicu kada je 138. godine potres pogodio udaljeni Longxi. Stanovnici prijestolnice nisu osjetili podrhtavanje, ali je glasnik kasnije potvrdio događaj. Taj izvještaj o Zhang Hengovu instrumentu sačuvan je u povijesnom tekstu nastalom nakon njegova života.
Izvorna naprava nije preživjela. Opis njezina izgleda i djelovanja ipak omogućuje istraživanje zamisli koja je bila iznimno praktična: zabilježiti podrhtavanje tla i pokazati približan smjer udaljenog događaja.
Osam zmajeva i kuglice iznad žaba
Knjiga Kasnijeg Hana opisuje veliku brončanu posudu okruženu osmerim zmajevima. Svaki je držao kuglicu iznad žabe. Aktiviranjem unutarnjeg mehanizma jedna bi kuglica pala u usta odgovarajuće žabe. Njezin položaj trebao je pokazati smjer iz kojeg je stiglo podrhtavanje.
Zmajevi i žabe omogućivali su jasno očitavanje rezultata, a pad kuglice mogao je privući pozornost zvukom. Ključni dio bio je skriven unutar posude: sklop koji mora reagirati na odgovarajuće gibanje, a izbjeći uobičajene smetnje.
Naprava se često naziva prvim seizmografom. Precizniji naziv je seizmoskop jer nije ostavljala pisani zapis gibanja niti mjerila njegovu veličinu. Davala je signal o događaju i njegovu približnom smjeru.
Inercija kao moguće načelo rada
Suvremene rekonstrukcije uglavnom se oslanjaju na inerciju. Kada se tlo i kućište pomaknu, unutarnja masa nakratko se opire promjeni gibanja. Relativni pomak između nje i posude može pokrenuti zaporni sklop, nakon čega kuglica pada djelovanjem gravitacije.
Tekst ne objašnjava točan raspored svih dijelova. Inženjeri zato predlažu različite mehanizme. Istraživanje mogućih rekonstrukcija uspoređuje opis s tehnički izvedivim rješenjima.
Uspješno djelovanje modela pokazuje da je određena zamisao moguća. Za potvrdu Zhang Hengova konkretnog sklopa trebali bi dodatni povijesni tragovi. Svaka replika uključuje izbore svojega suvremenog projektanta.
Što pokazuje izvještaj iz Longxija
Priča o kuglici i naknadnom dolasku glasnika važna je za razumijevanje namjene instrumenta. Ne daje, međutim, niz mjerenja kojim bi se danas mogla izračunati njegova točnost. Nisu sačuvani podaci o postavljanju naprave i usporednim pokusima za taj događaj.
U velikom carstvu vijesti o nepogodi stizale su sporo. Signal u prijestolnici mogao je usmjeriti potragu za informacijama ili pripremu pomoći. Instrument bi reagirao na već nastalo podrhtavanje; nije predstavljao sustav predviđanja potresa.

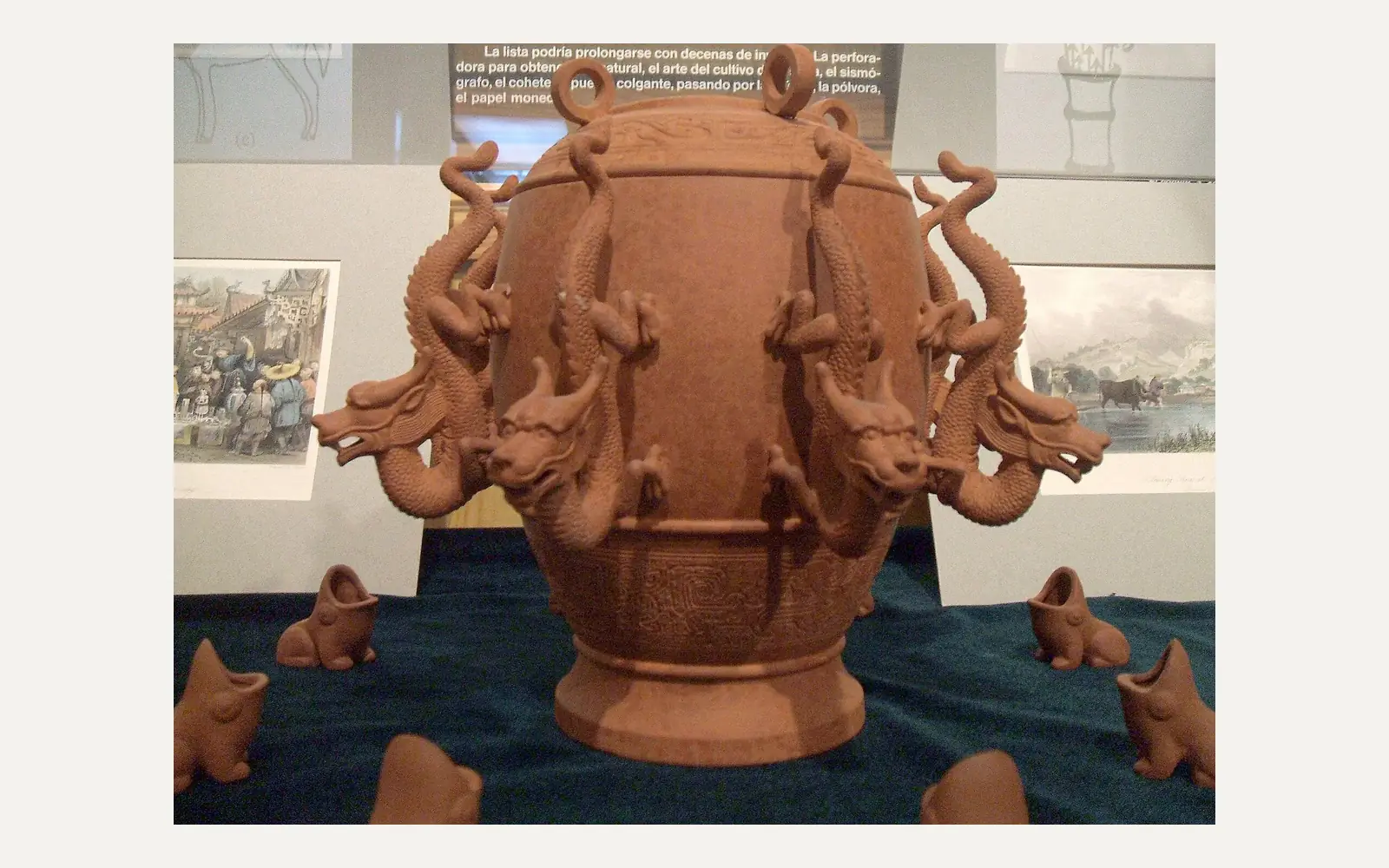

Replika u Smithsonianovoj zbirci pomaže zamisliti opisani izgled. Riječ je o suvremenom prikazu, a ne o sačuvanom predmetu iz razdoblja Han.
Povijesni opis i provjera mehanizma
Moderni seizmometri mjere gibanje tla elektroničkim senzorima, a mreže postaja omogućuju određivanje položaja potresa. Zhang Hengov opis govori o znatno jednostavnijem pokazatelju: jednoj ispuštenoj kuglici.
Istraživanje izgubljene naprave tako povezuje dvije vrste pitanja. Povjesničari provjeravaju sačuvani izvještaj, dok inženjeri ispituju kako bi predloženi sklop mogao reagirati na podrhtavanje. Zajedno mogu bolje objasniti kako je instrument mogao zabilježiti potres koji se u prijestolnici nije osjetio.
